DL-P20光纤激光打标机 技 术 方 案 客 户: 东莞市得镭激光智能装备有限公司 2022年10月 目录
前言 第一部分技术方案 一、 光纤设备主要特点 二、 设备组成及配置介绍 1. 设备主要配置 2. 光纤激光器 3. 光路及振镜扫描系统 4. 计算机控制系统 三、 技术参数表 四、 应用展示 五、 随机技术文件 第二部分 货物的质量保证、交货与服务 一、 质量和检查验收 二、 服务 1. 培训及安装 2. 设备验收 3. 售后服务 4. 货物制造、检验、验收执行的标准 5. 质量保证措施 6. 保证交货期的措施 7. 包装、运输和交货期 第三部分设备报价 一、 推荐设备型号及报价
前言 根据贵公司()要求,结合东莞市得镭激光智能装备有限公司(以下简称乙方)产品的特点,对甲方激光标记项目拟定如下方案(以下简称本方案):

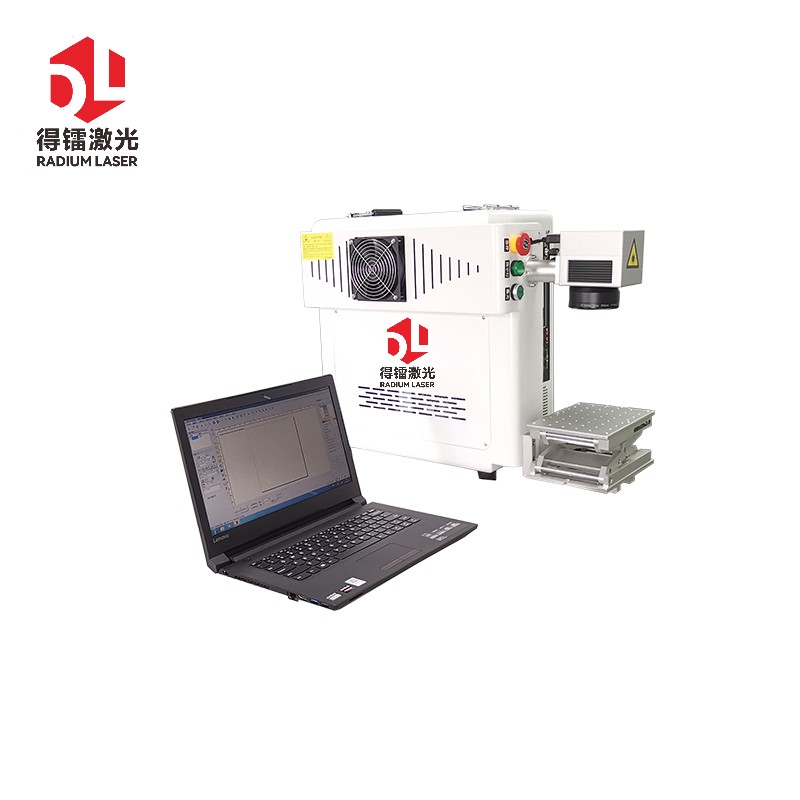

(图片仅供参考) 第一部分技术方案 一、 光纤设备主要特点“得镭激光”的DLP系列光纤激光打标机在激光打标应用方面具有许多独特的优势。 与传统的固体激光器使用晶体棒作为激光介质不同,光纤激光器的激光介质是掺镱双包层光纤,并被高功率多模激光二极管所泵浦。 DLP系列光纤激光打标机使用特点: l 光束质量极好,适用于精密、精细打标 DLP系列光纤激光打标机光束质量比传统的闪光灯泵浦和半导体泵浦固体激光打标机好得多,为基模(TEM00)输出,发散角很小。尤其适用于要求高的精密、精细打标。 l 体积小巧、搬运方便、实现便携化 DLP系列光纤激光打标机的重量和占地面积分别是闪光灯泵浦固体激光打标机的1/10和1/4,节省空间,便于搬运。能适应加工地点经常变换的要求,实现产品的便携化。 l 激光输出功率稳定、设备可靠性高 能量波动低于2%,确保激光打标质量的稳定;平均无故障设计使用时间可达10万小时以上,分别是闪光灯泵浦和半导体泵浦固体激光打标机的200倍和15倍。 l 效率高、能耗低、节省使用成本 电光转换效率为30%,设备功率仅200~1000W,是闪光灯泵浦固体激光打标机的1/10,长期使用可为用户节省大量的能耗支出。 l 自主知识产权的操作软件,操作简便、功能强大 可以标刻矢量式图形、文字、条形码、二维码等,可升级实现在线打标,自动打标日期、班次、批号、序列号,支持PLT、DXF、BMP\AI等文件格式,直接使用SHX、TTF字库。 二、 设备组成及配置介绍DLP系列光纤激光打标机主要由四部分组成,即:光纤激光器、光路及振镜扫描系统、计算机控制系统和工作台部分。 1. 设备主要配置名 称 | 详细规格 | 光纤激光器 | 长寿命、高可靠性、光束质量好 | 振镜头 | 高速优质振镜头,打标更精细、更快捷、可靠性高 | F-θ透镜 | 高品质光学器件 | 得镭激光打标软件 | 功能强大,操作简单方便,Autocad,Coreldraw,Photoshop等软件格式可兼容 | 工控控制计算机 | 研祥工控机,戴尔显示器,中文WINDOWS操作系统 | 手动升降台 | 升降行程500mm | 标准机柜 | 一体式工作台,符合人体美学设计 |
2. 光纤激光器光纤激光器一体化整体结构,无光学污染,无功率的耦合损失,结构小巧紧凑,空气冷却,具有其他激光器不具备的高效率和可靠性。 l 优秀的光束质量 由于光纤激光器的激光介质是掺镱双包层光纤,谐振腔长,因此光束质量非常好,M2值为1.1,输出光斑直径可以达到10微米。 优秀的光束质量确保光纤激光打标机在多种材料上令人满意的打标效果,包括:金属、陶瓷、PCB电路板、有镀层的塑胶和玻璃等。 l 激光器使用寿命长 DLP系列光纤激光打标机使用1064nm激光二极管作为泵浦源,使用寿命长。 l 体积小巧、适用于恶劣环境 由于光纤具有极好的柔绕性,激光器设计得相当小巧灵活、结构紧凑、体积小。光纤的表面积/体积比高,散热效果好,无需庞大的水冷系统,只需简单的风冷即可,可在恶劣的环境下工作,如在高冲击、高震动、高温度、有灰尘的条件下正常运转。 l 免维护操作 光纤激光器无需进行任何维护(不包括调整或清洁镜片)。 3. 光路及振镜扫描系统光学系统:1064nm基于振镜的高精度反射、聚光系统。 激光校正:选用红色可见激光准直系统指示光轴位置,指示光与激光同轴,在加工时可达到寻迹指示的功能,并及时进行精确对位。 振镜是使激光按照预定轨迹运行的执行机构,它主要由高精度伺服电机、电机驱动板、反射镜、F-θ透镜及直流供给电源组成。 4. 计算机控制系统计算机配置:研祥工控机,戴尔显示器,中文WINDOWS操作系统。 l 控制系统及板卡 USB总线的控制卡接口。 多路数字输入输出口,用于外部的辅助设备以及各种报警信号的连接。 l 得镭激光专用打标软件 打标软件是WINDOWS界面,全中文操作系统,兼容PHOTOSHOP,CORELDRAW,AUTOCAD等多种绘图软件;能够实现中英文文字、时间日期、条形码、序列号等的标记,输出中英文、图形、各类条形码、二维码等。字库功能齐全,高达200种字体,可以自定义单线字体,创建专有的单线字库。 可选配:转轴打标—方便易用,效果良好;双轴拼图打标—多种方式补偿机械缺憾。 功能强大:打标软件在WIN7下运行,采用标准工业控制卡对激光器和扫描头的数据传输,标记速度较传统方式提高近一倍。 界面友好:打标软件允许个性化的WINDOWS用户界面设定,因此软件可适应用户个性化使用要求。多语言支持,轻松本地化。 三、 技术参数表产品型号 | DL-P20 | 标记参数 | 聚焦镜头 | F=100 | F=160(可选) | F=210(可选) | F=254(可选) | 标记范围 | 70×70 | 110×110 | 145×145 | 175×175 | 工作距离 | 180±3.6mm | 107±2mm | 226±4.5mm | 278±5.6mm | 标记速度 | 500字符/秒(高质量400,好质量640),罗马字体,字高1mm | 重复定位精度 | <24 μrad(F160,4.3μm) | 标记最小字符 | 0.2mm | 标记最小线宽 | 50μm(视材料) | 标记激光 | 激光类型/波长 | 光纤/1064nm | 输出功率(W) | 50 | 功率稳定性(平均功率) | <3%rms | 脉冲重复频率 | 0KHz≤F≤100kHz | 指示激光 | 激光类型/波长 | LD红光,波长650nm | 输出功率 | <5mW | 其它 | 工控机 | CPU: 2.8GHz;内存:4G;硬盘:200G;液晶显示器:19寸 | 冷却方式 | 风冷 | 运行环境温度 | 15~35℃,湿度≤90% | 升降机构行程 | 500mm | 系统供电 | 1KW/AC220V/50Hz | 重量 | 70KG |
四、 应用展示1.不锈钢、铝材、铸铁打二维码
|
|
| 汽车部件打标二维码,材料生铁 | 汽车部件打标QR码,材料铸铁 | 钢板打标二维码,304不锈钢 |
|
|
| 铝打标二维码后阳极,点阵二维码 | 铸铝打标二维码 | 纯铝打标二维码 |
|
|
| 汽车部件打标二维码,亮面不锈钢 | 钢件打标二维码 | SIM卡槽打标二维码 |
2.汽车、手机部件打二维码 3.3C零部件打标
|
|
| 联想充电器外壳 | 小米充电器外壳 | 电脑外壳打标替代标签纸 |
|
| sony配件打标 | 电脑键盘打标,时间12s |
4.塑料件打标 5.金属件打标
|
|
| 不锈钢打标位图 | 刀具打标 | 轴承打标 |
|
|
| 铭牌打标 |
| 不锈钢、铜件打标 | ![](/public/static/bingher/ueditor/themes/default/images/spacer.gif)
|
| 卫浴打标 |
|
6.电子元器件打标 五、 随机技术文件序 号 | 技 术 文 件 | 单 位 | 数 量 | 1 | 操作使用说明书 | 本 | 1 | 2 | 软件使用说明书 | 本 | 1 | 3 | 专用激光打标软件 | 套 | 1 | 4 | 产品合格证 | 套 | 1 |
第二部分 货物的质量保证、交货与服务 一、 质量和检查验收严格按照国际通用的标准和东莞市得镭激光智能装备有限公司的企业标准验收。东莞市得镭激光智能装备有限公司企业标准对有关生产过程中的工作环境与工作条件、基本技术要求、冷却要求、激光幅射安全、电气安全、试验方法、检验验收及包装运输等都制定有详细标准。 二、 服务1. 培训及安装培训:设备在乙方预验收完毕后,在乙方所在地,乙方对甲方技术操作、维修人员2-3名进行免费培训,培训内容包括: 激光安全防护常识;激光器的基本原理及激光打标机的构造;专用激光打标软件的操作技能;设备操作及注意事项;设备日常维护,激光器调整及备件更换操作技能。 培训时间为1-2天左右。安装调试:设备运到甲方后,在甲方的协助下乙方负责在甲方现场的安装调试并交付使用,自带必要的专用工具及调试用具。 2. 设备验收合同签订后乙方严格按合同技术指标条款设计和制造设备,设备生产、制造完毕,甲方在乙方所在地按各项技术指标对设备进行预验收。设备在甲方安装调试完毕,双方按预验收的标准对设备可行性、稳定性、可靠性进行最终验收。 3. 售后服务得镭激光对甲方公司所购产品一年保修,终身维修。保修期内设备出现故障及机件损坏(人为因素及不可抗力因素除外),乙方负责无偿免费修复,所需换件由乙方无偿提供(易耗件除外)。保修期后,维修时只按实际维修成本收工本费。 得镭激光对所有用户每年进行数次回访,并随时提供技术支持服务。乙方负责长期向甲方提供相关的备品备件。 售后服务响应时间:8小时。接到用户报修电话,售后工程师24小时内有明确答复或到达设备现场。 4. 货物制造、检验、验收执行的标准本公司制造、检验、验收产品执行企业标准,该企业标准引用的国家标准有: GB10320 激光设备和设施的电气安全 GB7247 激光产品的辐射安全、设备分类、要求和用户指南 GB2421 电子产品基本环境试验规程 GB/TB360 激光功率能量测试测试仪器规范 GB/T13740 激光辐射发散角测试方法 GB/T13741 激光辐射光束直径测试方法 GB/T13862-92 激光辐射功率测试方法 GB2828-2829-87 逐批周期检查计数抽样程序及抽样表 5. 质量保证措施本公司严格按照国际通行的质量体系进行管理,为切实保证产品质量,防止不合格品流入下一道工序,从最初的原材料入库到出厂要以过进货检验、过程检验、最终检验,通过对生产过程实施有效控制,达到有效控制产品质量的目的,确保所有出厂产品为合格品。 6. 保证交货期的措施得镭激光从签订合同到交付顾客使用的全过程都是严格受控的,所有合同均要经过评审,因此,该体系能保证供应方如期、保质、保量地交付产品。 7. 包装、运输和交货期包装和运输:乙方在包装上符合国内铁路或公路的运输包装标准。以坚固的木箱包装,适用长途汽车运输或火车运输、防潮、防锈、防震、防粗暴装卸,适合于整体吊装。设备的各部分按有关标准包装,每个包装箱中有详细的包装清单。 第三部分设备报价 一、 推荐设备型号及报价 DL-P20光纤激光打标机 价格: 人民币 叁萬贰仟 圆整 非常感谢您对“得镭激光”的关注与支持! 我们将为您提供优质的产品,为您做好各项服务工作。 希望“得镭激光”的产品为您创造出更大的价值! 东莞市得镭激光智能装备有限公司 联系人:李泽秦 TEL: 13428566229 网址:www.deleilaser.com
|
